Flexijet Stairbox – nimmt Handwerkern Arbeit ab!

Die Flexijet Stairbox im Video kennenlernen

Das neue elektronische Stufenvermessungssystem

Die Flexijet Stairbox ist ein Stufen­­vermessungssystem, mit welchem Sie exakte CAD-Treppenaufmaße in einem Bruchteil der herkömmlichen Zeit erstellen.

Das „Messzeichnen“ der einzelnen Stufenkonturen direkt in die Stairbox Software macht das Stufenaufmaß zu einem „Kinderspiel“.

Durch die Stairbox Aufmaßeinheit werden die Koordinaten der Mess­spitze mit sehr hoher Genauigkeit erfasst und via Bluetooth­verbindung an das Netbook mit der Stairbox Software übertragen. Die ermittelten Stufenparameter werden in Echtzeit in der Software angezeigt, was eine sofortige visuelle Kontrolle ermöglicht – vergessene oder fehlerhafte Maße und Zahlendreher gehören somit der Vergangenheit an.

1
2
1

Das Stairbox Messgerät ist fest auf dem Anschlagwinkel montiert und darauf drehbar.

2

Die herausziehbare Messspitze, empfohlener Messbereich bis ca. 1,5 Meter in jede Richtung
(max. Auszug 5 m).

Die Flexijet Stairbox stellt zwei Messarten zur Verfügung:

Punktmessung

Punktmessung mit der StairboxDie Punkt­mess­ung ist für eckige Stufen­formen beson­ders geeignet.
Hier markieren Sie nur einzelne Eckpunkte, welche mit geraden Linien verbunden werden. Position der Vorderkante und Überstand werden automatisch berechnet.

Konturmessung

Konturmessung mit der StairboxUm komplexe, verwinkelte oder runde Stufenformen zu vermessen, steht die Konturmessung zur Verfügung. Bei dieser Messart wird kontinuierlich die Position der Messspitze mitgezeichnet.

Sie können beide Messarten jederzeit miteinander kombinieren und so jede noch so komplexe Stufenform in wenigen Sekunden erfassen. Messungen, die bislang Stunden dauerten, können mit dem Flexijet Stairbox System in wenigen Minuten einfach und hochpräzise vorgenommen werden.

Flexijet Stairbox und PC mit Stairbox-Software

Die Stairbox Software

– schnelles, fehlerfreies und effizientes Arbeiten!

In der intuitiv zu bedienenden Stairbox Software werden alle relevanten Projektdaten erfasst. So werden Anzahl und Bauart der Stufen, sowie spezifische Abmessungen wie Setzbretthöhe und Überstand angegeben und ein Material ausgewählt.

Der Stufenverlauf der aufgemessenen Treppe wird für Ihre Sichtkontrolle sofort als 2D-Modell dargestellt. Zum schnellen Datenaustausch mit Ihrer Produktion stellt die Flexijet Stairbox das Datenaustauschformat „DXF“ zur Übernahme in Ihre CAD Anwendung zur Verfügung. Daneben können die gemessenen Stufen in ihrem Verlauf auch als PDF-Datei ausgegeben werden.

Eine Nachbearbeitung gemessener Stufen können Sie jedoch auch gleich während des Aufmaßes einfach in der Stairbox Software vornehmen. Die einzelnen Stufenelemente lassen sich durch verschieben, hinzufügen oder löschen von Messpunkten ganz individuell anpassen. Alle Kantenlängen und Winkel werden dabei angezeigt und Ihre Änderungen sofort aktualisiert. Auch Kanteneigenschaften einzelner Stufenelemente können individuell anpasst und sofort sichtbar dargestellt werden.

Erstellen Sie auf Wunsch auch manuell Stufenelemente durch die direkte Maßeingabe und fügen diese nahtlos in das Flexijet Stairbox Aufmaß ein. So entsteht ein rasches Aufmaß mit größtmöglicher Sicherheit!

Die Stairbox-Software stellt in einem 3D-Modus alle eingegebenen Projektdaten umgehend als dreidimensionale Skizze zur Verfügung.

Die Stairbox Software stellt in einem 3D-Modus alle eingegebenen Projektdaten umgehend als dreidimensionale Skizze zur Verfügung.

Die Stairbox Hardware

Alle Systembestandteile befinden sich im praktischen Stairbox Koffer und sind im Handumdrehen einsatzbereit.

(Netbook nicht im Lieferumfang)

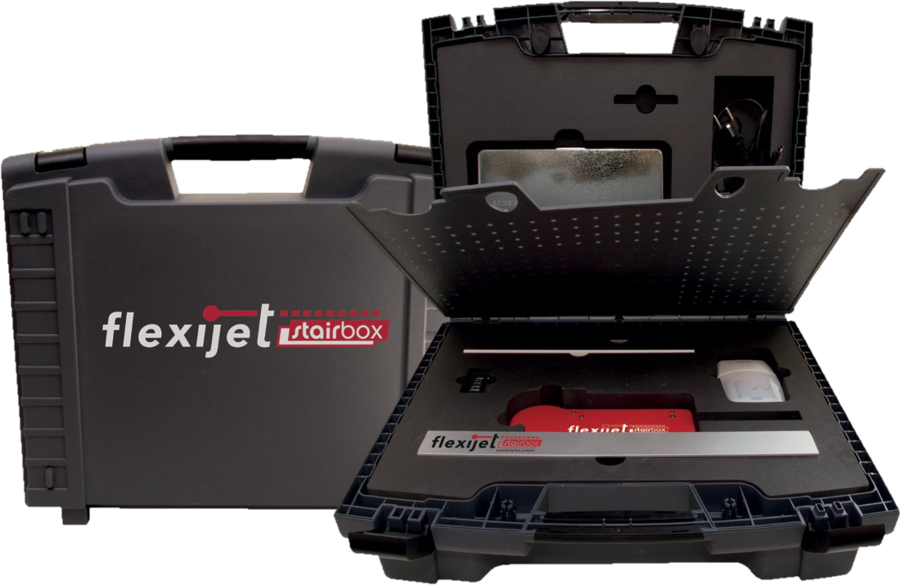

Stairbox Koffer
1
2
3
4
5
6
Flexijet Stairbox Systembestandteile
1

Stairbox Software

2

Stairbox Aufmaßeinheit

3

Bluetooth-Stick

4

Fernbedienung

5

Akkus & Ladegerät

6

Aufmaßhilfe

Lieferumfang und Preis

Flexijet Stairbox – Version Treppenbauer bestehend aus:

Flexijet Stairbox Messgerät
2D-Stufen-Aufmaßsystem
auf festmontiertem Treppenwinkel

Flexijet Stairbox Transportkoffer
mit Zubehör

  • Fernbedienung mit Ersatzbatterie MN27
  • Ladegerät mit 4 × Akku-AA
  • Bluetooth-Dongle
  • Vermessungshilfe

Stairbox-Software Version Treppenbauer
auf USB-Stick

  • 3 Arbeitsplatzlizenzen
  • inkl. Stammdatenverwaltung
  • DXF-Datenausgabe
  • PDF-Protokolle
  • PDF-Schablonendruck

Laptop oder Tablet-PC sind nicht im Lieferumfang enthalten.

Komplettpreis: 4.990,– € netto, zzgl. MwSt. (= 5.938,10 € brutto, inkl. 19 % MwSt.)
