FlexiCAD-Update-Info

Zur Anzeige der Versionsinformationen bitte auf die gewünschte FlexiCAD-Version klicken.

Laden Sie hier die aktuelle Version von FlexiCAD4:

Download Download FlexiCAD4 Update

Dieses Update erweitert die Schnittstellen für eine noch reibungslosere Datenübergabe an Drittprogramme und verfeinert die Steuerung von Export- und Darstellungsoptionen.

Verbesserte Stabilität und Zuverlässigkeit

  • Konsistente Punkt-Skalierung: Ein Problem bei der Skalierung von Mess- und Standortpunkten wurde behoben. Diese werden nun auch korrekt dargestellt, wenn eine Zeichnung mit anderen Einheiten geöffnet wird, als aktuell in FlexiCAD voreingestellt ist.
  • Zuverlässiger Export von „Von Layer“-Objekten: Es wurde sichergestellt, dass Objekte mit der Stiftfarbe „Von Layer“ in allen Export-Szenarien lückenlos berücksichtigt werden.
  • Objektstärke

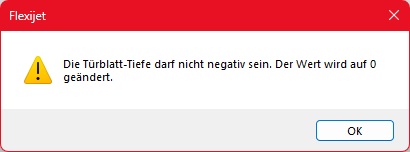

    • In den „Generellen Einstellungen“ wurde die Validierung für Objekthöhen angepasst: Der Wert „0“ wird nun korrekt akzeptiert, ohne dass eine
      Warnmeldung bezüglich negativer Werte erscheint.
    • Für die französische Sprachversion wurde Auswahl der Sondersymbole übersetzt.

Erweiterte Funktionalität

  • Präzise Export-Steuerung nach Layer & Stil: Der Export in spezifische Layer basiert nun ausschließlich auf der festgelegten Stiftfarbe bzw. dem Stiftstil. Die Abhängigkeit von der allgemeinen Layerfarbe wurde zugunsten einer exakteren Steuerung aufgelöst.

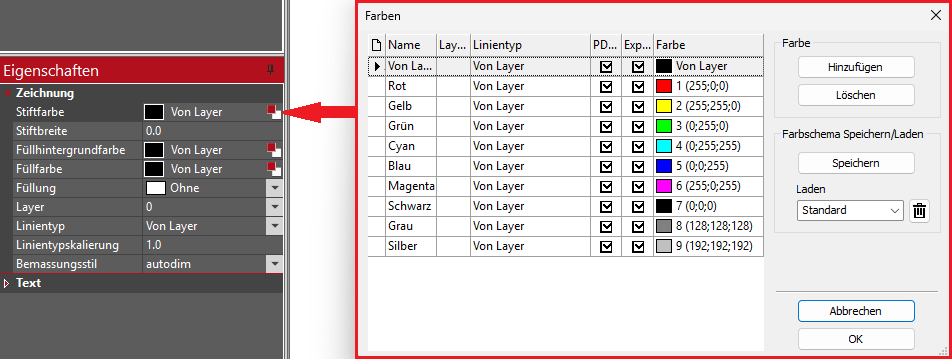

  • Erweiterter Farbdialog & Linientyp: Im erweiterten Farbdialog kann nun der Linientyp „Von Layer“ explizit als Stil gesetzt werden, was für mehr Flexibilität in der Zeichnungsstruktur sorgt.

Neue Funktionen

  • Umfangreiches Upgrade des .egi-Exports
    • Raumelemente: Alle internen Raumelemente werden nun als Hindernisse mitexportiert, was die Sichtbarkeit und Planungssicherheit
      bei der Übergabe an Küchenprogramme deutlich erhöht.
    • Softronik-Erweiterung: Für den Export zu Softronic wurden spezifische Elementtexte hinzugefügt.
  • XML-Export Version 1.4 verfügbar
    • Ab sofort unterstützt der XML-Export in der Version 1.4 auch den Export von Bildern (kompatibel mit HiCAD 2026 SP1).

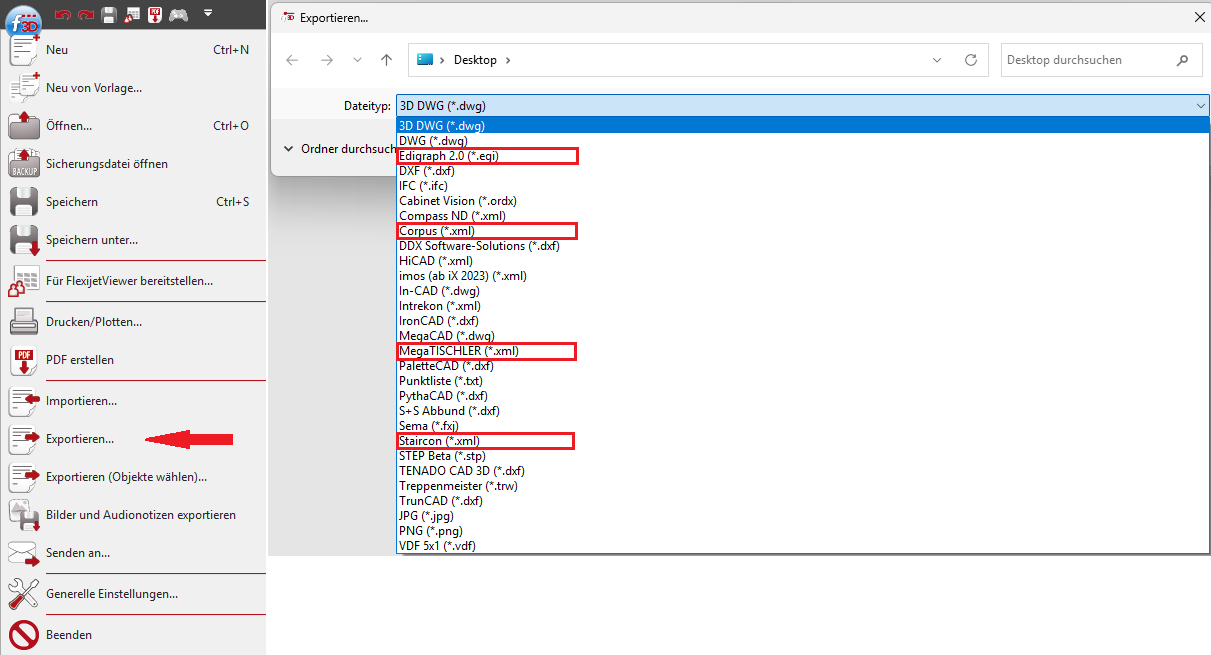

    • Ein neues Exportmenü ermöglicht die komfortable Auswahl zwischen den XML-Versionen 1.3 und 1.4.

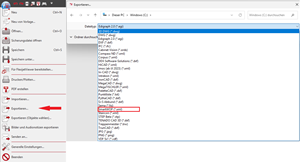

  • Neues Exportformat SmartWOP (.xml): Exportiert eine XML-Datei für die SmartWOP Software.

Dieses umfassende Update konzentriert sich auf die Erweiterung der Funktionalität, die Optimierung der Interoperabilität mit anderen Programmen sowie die weitere Steigerung der Stabilität und Benutzerfreundlichkeit.

Verbesserte Stabilität und Zuverlässigkeit:

  • 2D Projektion, Schutz vor Geometrieveränderung: Wird eine 2D-Projektion auf Bögen oder Kreise durchgeführt, die auf eine nicht-parallele Ebene verschoben wurden, wird die Funktion nun unterbunden und eine entsprechende Meldung in FlexiCAD angezeigt, um eine ungewollte Geometrieveränderung zu verhindern.
  • Elemente Kopieren (Strg+C / Strg+V), korrekte Textausrichtung: Das Problem, bei dem kopierter Text auf einer freien Ebene verdreht dargestellt werden konnte, wurde behoben.
  • Ebenenpunkte anzeigen, korrekte Skalierung des Blocksymbols: Die Skalierung des Blocksymbols für „Ebenen Punkte anzeigen“ wurde korrigiert, sodass die Darstellung nun auch dann präzise ist, wenn nicht in Millimeter gearbeitet wird.
  • Selbstdefiniertes Raumelement einmessen, passende Messmethoden: Die Auswahl der Einmessmethoden wurde korrigiert, sodass nur noch die zum Element passenden Methoden aktiv sind.
  • CAD-Punkte loten, angepasste Displaymeldung: Die irreführende Meldung auf dem Flexijet-Display wurde entfernt. Nun kann wie gewohnt durch Auslösen einer Messung der nächste Schritt (Winkel in 30 mm Höhe anfahren) ausgeführt werden.

Erweiterte Funktionalität

Allgemeine Bedienung und Stabilität

  • Größere Dateien öffnen kein Problem mehr: Das interne Verfahren zum Öffnen von FlexiCAD-Dateien wurde überarbeitet, sodass Dateien größer als 800 MB nun problemlos geöffnet werden können.
  • Zeichnungseinheiten, Konsistenz garantiert: Beim Öffnen einer Zeichnung, die in einer anderen Maßeinheit erstellt wurde, wird die Zeichnung nun automatisch an die aktuell in FlexiCAD eingestellte Maßeinheit skaliert. Dies gewährleistet, dass Sie stets in der korrekten Maßeinheit arbeiten.
  • Optimierte Wiederholung der Funktion „Endpunkte verbinden“ bei Polylinien:
    • Nach der Bestätigungsabfrage bleibt die Funktion nun aktiv, wenn Sie auf „Nein“ klicken. Dies ermöglicht das sofortige Wiederholen des Vorgangs ohne Neustart der Funktion.
    • Das Hinweisfenster wird nun so positioniert, dass es die Polylinie nicht verdeckt, damit Sie Änderungen stets sehen können.
  • Abfasen, schnelleres Arbeiten: Die Funktion kann nun bequem durch Rechtsklick im Zeichenbereich wiederholt werden.
  • Lizenzmanager, Ansprechpartner anpassbar: Kunden haben nun die Möglichkeit, den Ansprechpartner im Lizenzmanager anzupassen.
  • Negativen Wandstärken vorbeugen: Unter den generellen Einstellungen der „3D Ansicht“ kann die Eingabe von negativen Wandstärken nun verhindert werden.

Messung und CAD-Funktionen

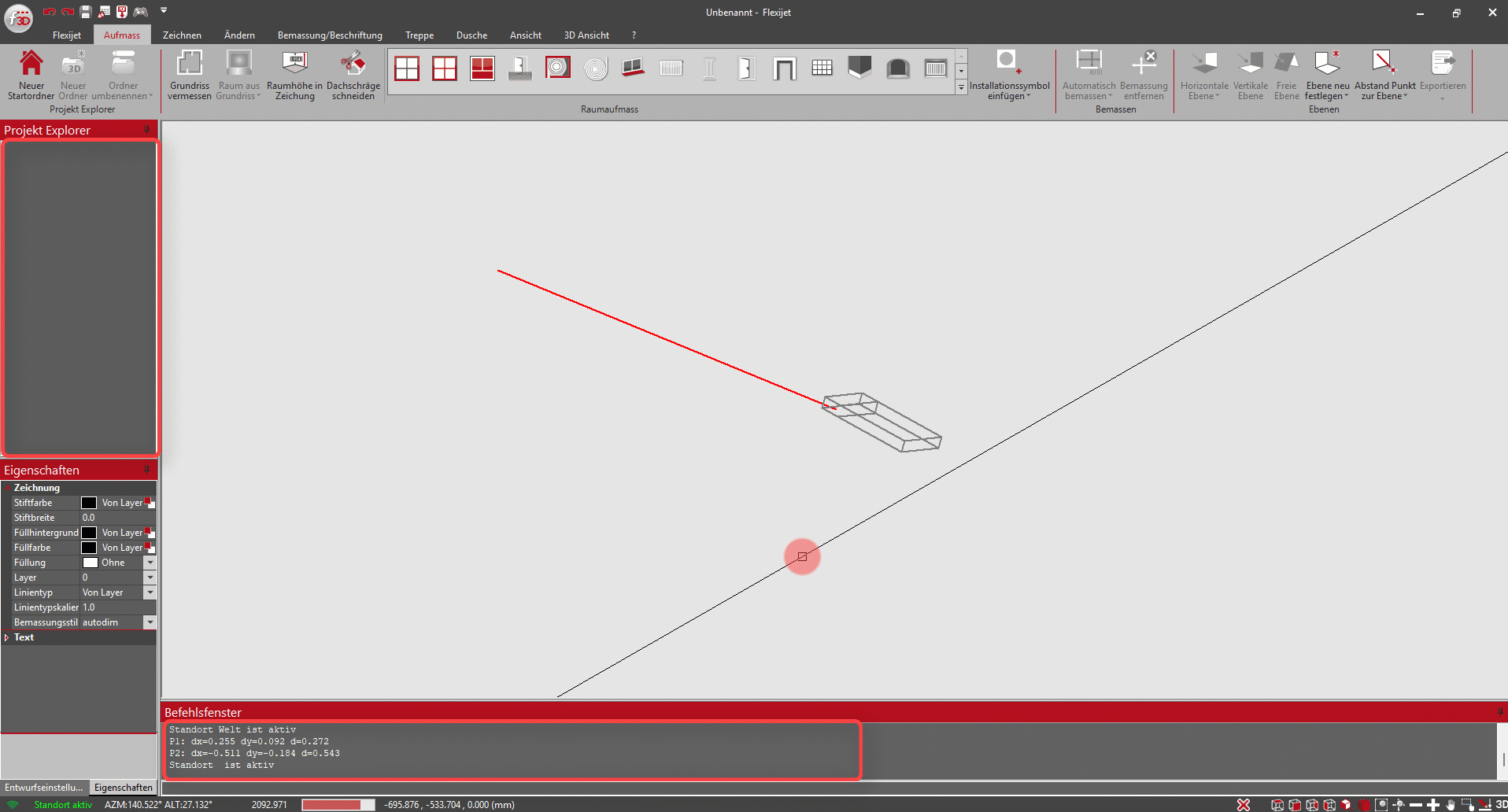

  • Grundriss vermessen, automatische Ordnererstellung: Wenn noch kein Projektordner angelegt wurde, wird dieser nun automatisch erstellt, sobald die Funktion „Grundriss vermessen“ gestartet wird.
  • Smarteres Anfahren von CAD-Punkten: Die Funktion „CAD-Punkte aus Zeichnung anfahren/lotgerecht anfahren“ wurde verbessert und wählt nun immer den Punkt, der sich am nächsten befindet – für einen effizienteren Messablauf.

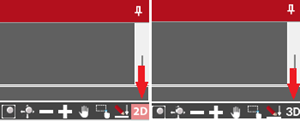

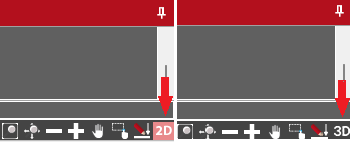

  • 2D Fangmodus, deutlichere Visualisierung: Das Icon für den 2D-Fangmodus passt sich nun an und zeigt „2D“ an, um die Aktivierung besser zu verdeutlichen.
  • Dusche-Modul: Neue Hilfsbilder und flexiblerer Export
    • Verschiedene Hilfsbilder wurden hinzugefügt, um die Erwartungen an die Eingabe schematisch darzustellen.
    • Die Exportfunktion im Reiter „Dusche“ erlaubt nun die Auswahl des zu exportierenden Ordners, was bei Projekten mit mehreren gemessenen Duschen sehr hilfreich ist.

Interoperabilität und Export

  • Export zu Compass: Relative Bildpfade
    • Der Pfad zu den Bildern wird nun in der Compass XML als relativer Pfad angegeben. Dies vereinfacht das Öffnen der Dateien, da der Bildordner nicht mehr manuell angegeben werden muss (Compass Software sollte aktuell gehalten werden).
    • Abbruchsichere Bild-Imports (Treppenaufmaß): Um zu verhindern, dass der Bildimport abbricht, falls ein Bild fehlt, wird nun ein Standardbild eingefügt. Dadurch können alle anderen Bilder korrekt importiert und der Import abgeschlossen werden.
  • Sonderzeichen im Text, verbesserter AutoCAD-Export: Texte, die mit dem Zeichen ^ (Circumflex) enden und in AutoCAD einen Fehler verursachen konnten, werden nun beim Export automatisch mit einem Leerzeichen am Ende versehen.

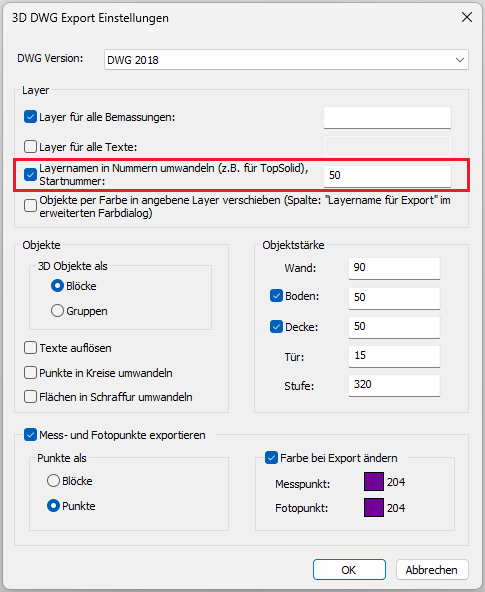

  • 3D-DWG-Export, Layernamen in Nummern umwandeln: Diese Funktion ist nun auch beim Export einer 3D-DWG verfügbar.
  • Englische Treppenvorlagen hinzugefügt: In den englischen Vorlagen wurden Treppenvorlagen für Millimeter- und Zoll-Einstellungen ergänzt.

Neue Funktionen

  • Treppenmodul, erweiterte Stufenplanung: Neu ist die Möglichkeit, eine Stufenhöhe einzugeben, die automatisch von der Setzstufenunterkante abgezogen wird. Dies erleichtert die Erstellung planungsrelevanter Konturen für Setzstufen.

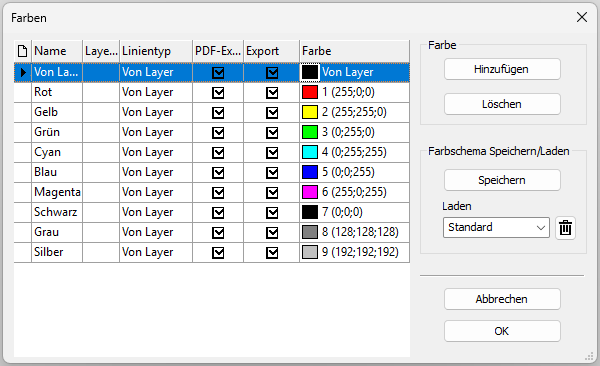

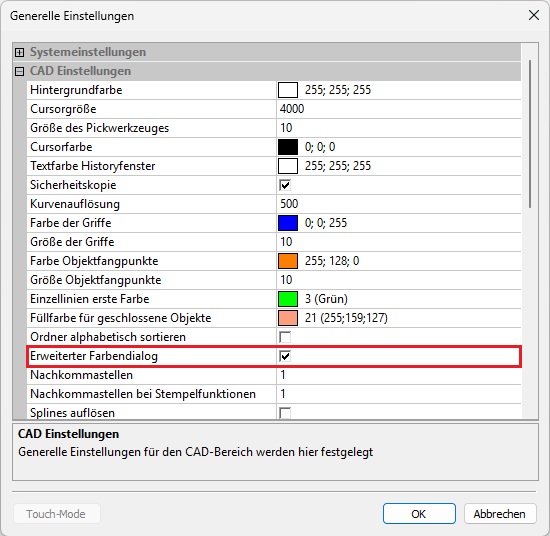

  • Erweiterter Farbendialog: Mehr Exportkontrolle
    • Der Farbendialog bietet nun zusätzliche Optionen zur Festlegung von Linientyp pro Farbe.
    • Über eine Checkbox kann pro Farbe gesteuert werden, ob Objekte im Export berücksichtigt werden sollen (z.B. DWG/PDF) oder nicht.

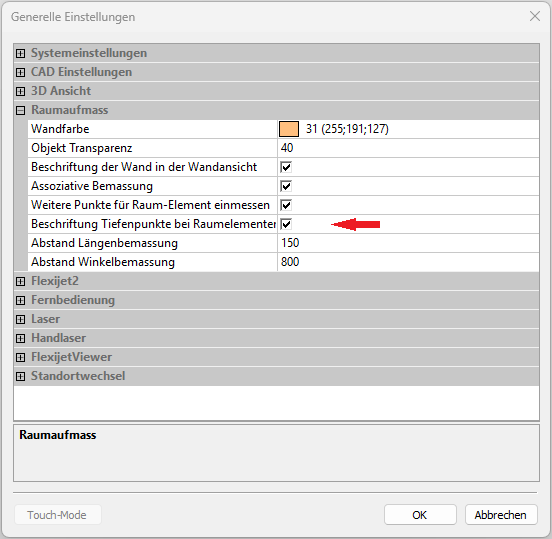

  • Abstandspunkte als Stempel bei Raumelementen: Mit dieser Funktion können Abstandspunkte bei Raumelementen als Stempel eingefügt werden. Dies liefert wichtige Zusatzinformationen, besonders beim Weitergeben von PDF-Dateien.

  • Erweiterter Export zu Staircon (.xml): Der Export wurde erweitert, um nun zusätzlich Bögen, Kreise, Punkte und Elementfarben zu unterstützen (Voraussetzung: FlexiCAD 4.2.0.0 und Staircon Version 2025.1).
  • Neues Exportformat Corpus (.xml): Exportiert eine XML-Datei für die Corpus Software. Es wird eine separate Schnittstelle von Corpus benötigt.
  • Neues Exportformat MegaTISCHLER (.xml): Exportiert eine XML-Datei für die MegaTISCHLER Software. Es wird eine aktuelle Version von MegaTISCHLER benötigt.
  • Neues Exportformat EGI (.egi): Ein neues Exportformat .egi wurde hinzugefügt, das hauptsächlich zur Datenübergabe an Küchenprogramme dient. (Hinweis: Elemente wie Nischen, Rolladengurt und Heizung werden in der Regel nicht über .egi importiert; eine zusätzliche bemaßte PDF-Übergabe wird empfohlen).

Verbesserte Stabilität und Zuverlässigkeit:

  • Export verbessert. Sollte das Raumelement „Tür nach innen“ mit einem negativen Türblatt wert definiert werden, wird eine entsprechende Meldung angezeigt und der Wert für die Türblatt-Tiefe auf 0 gesetzt. Ein Negativer Wert ist hier nicht zulässig.
  • Bei der Funktion „Exportieren, Objekte wählen…“ wird nun der korrekte Exportdialog angezeigt.
  • Der Haken bei der Exportfunktion „Flächen in Schraffuren umwandeln“ ist nun nicht mehr automatisch bei jedem Export aktiv. Es wird sich ab sofort die letzte Einstellung gemerkt.
  • Bei der Funktion „Automatisch bemaßen mit Optionen“ wurden bei den Bemaßungsstilen für Winkel und Radialbemaßung ein Standardstil hinterlegt. Ohne Bemaßungsstil wurden hier keine Nachkommastellen bei der Winkelbemaßung angezeigt. Im nun hinterlegtem Bemaßungsstil sind die Nachkommastellen auf 2 gestellt.

Verbesserte Stabilität und Zuverlässigkeit:

  • Staircon-Export: Das Skalierungsproblem beim Staircon-Export, das bei auf Zoll eingestellten Einheiten auftrat, wurde behoben.
  • Layernamen: Ein Fehler, bei dem Layernamen für Bemaßung und Text beim Export ignoriert und stattdessen Nummern verwendet wurden, ist jetzt behoben.
  • OTF-Fonts: OTF-Fonts wurden aus der Liste der Textstile entfernt, da sie in FlexiCAD nicht unterstützt werden.
  • Raster Scan: Ein Fehler, der es ermöglichte, während der „Raster Scan“-Funktion andere Aktionen durchzuführen, wurde behoben, um ungewolltes Verhalten und Abstürze zu verhindern.

Flexijet Smart Remote

  • Ein Fehler wurde behoben, der es gelegentlich verhinderte, mehr als eine Audionotiz aufzunehmen.
  • Die Funktion „Standort aufnehmen“ wird nun auf der Flexijet Smart Remote unterstützt.

Erweiterte Funktionalität

  • Standortaufnahme: Wenn auf dem Flexijet-Display die Funktion „Standortaufnahme“ ausgewählt wird und noch keine Standortpunkte vorhanden sind, wird nun eine entsprechende Meldung angezeigt.

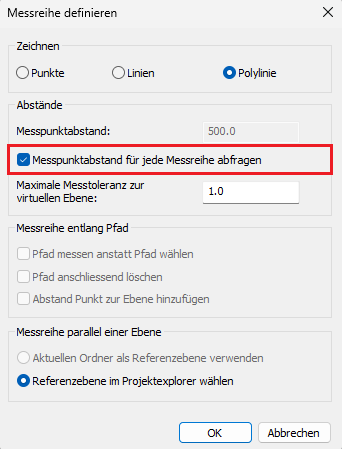

  • Messreihe entlang Pfad: Die Funktion wurde angepasst. Der eingegebene Abstand (z. B. 150 mm) gilt nun als Maximalabstand. FlexiCAD passt den Abstand automatisch an, um sicherzustellen, dass die Endpunkte des Pfades exakt angefahren werden.
  • Akkukapazität: Eine Warnmeldung wird jetzt bei 15 % und 5 % Akkukapazität des Flexijets angezeigt.

Neue Funktionen

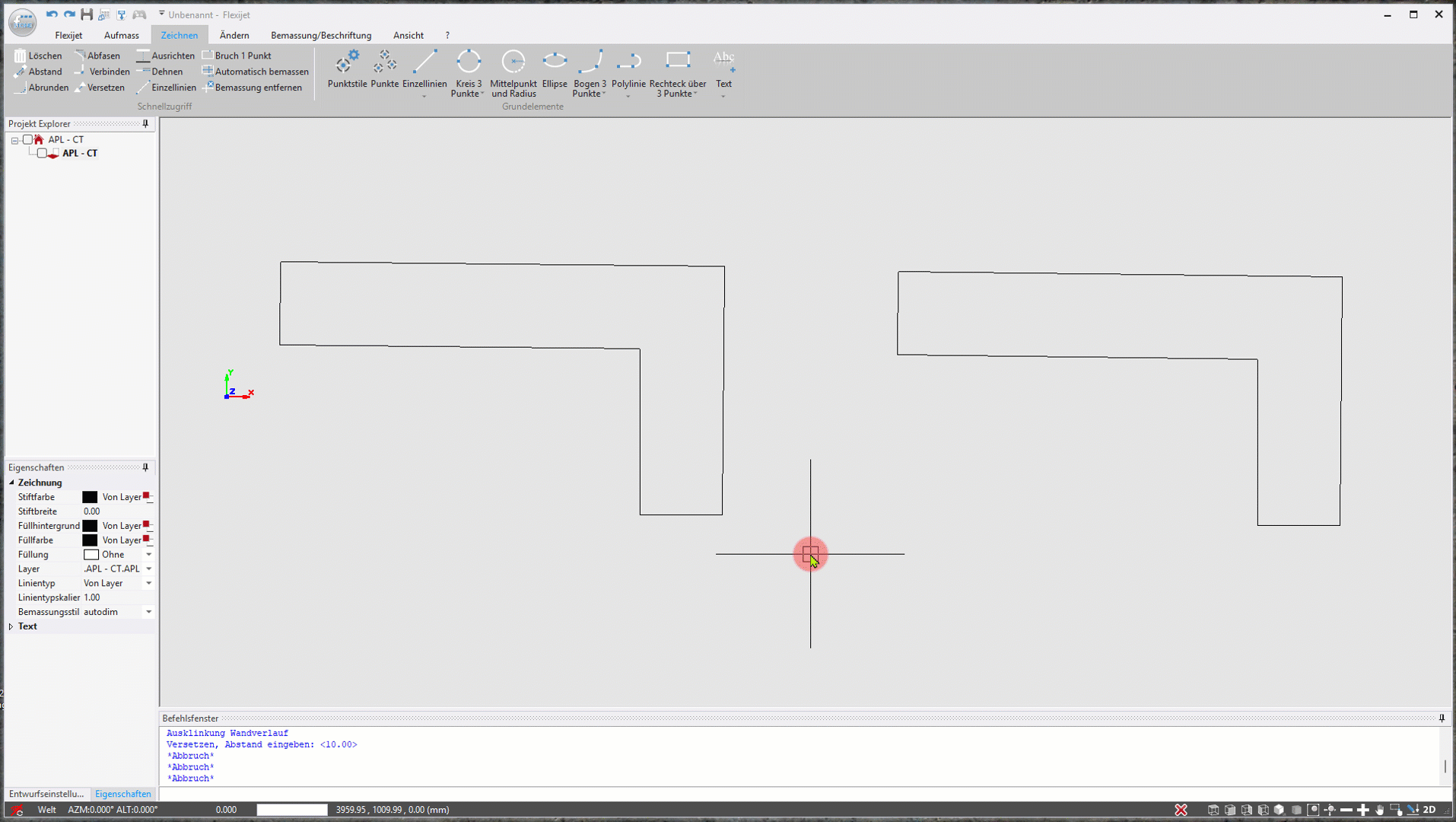

  • Ausklinkung erzeugen: Mit dieser Funktion können Sie eine Ausklinkung, z. B. an der Wandseite einer Arbeitsplatte, erstellen. Dies ermöglicht die Fertigung der Platte mit weniger Schnitten.

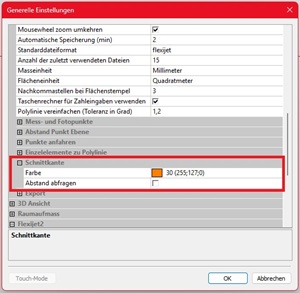

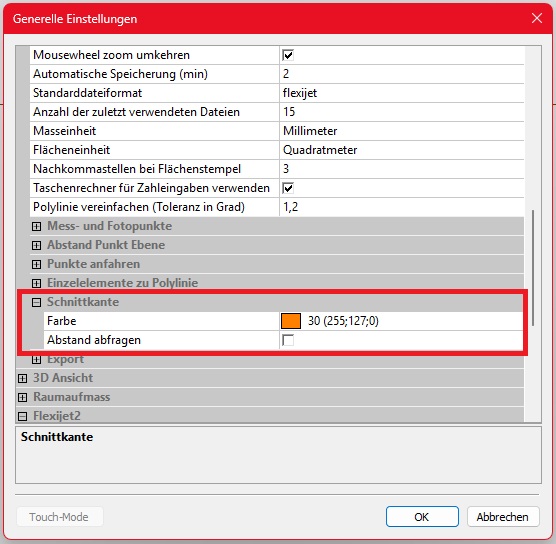

  • Schnittkante: In den allgemeinen Einstellungen kann jetzt festgelegt werden, ob beim automatischen Auseinanderschieben der Schnittkanten ein Abstand abgefragt werden soll.

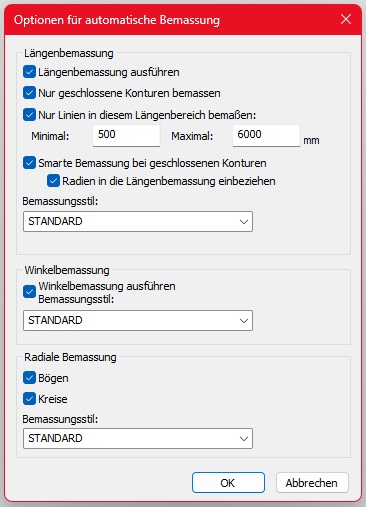

  • Optionen für automatische Bemaßung: Diese neue Funktion erlaubt die flexible Konfiguration der automatischen Bemaßung.

  • Elemente lotgerecht auf eine Ebene projizieren: Projizieren Sie Elemente exakt senkrecht auf eine ausgewählte Ebene.

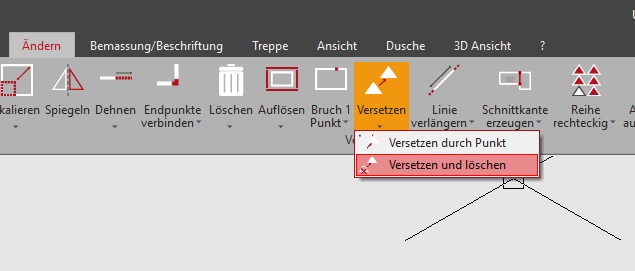

  • Versetzen und löschen: Erstellt eine parallele Kopie eines Objekts und löscht das Original in einem Schritt.

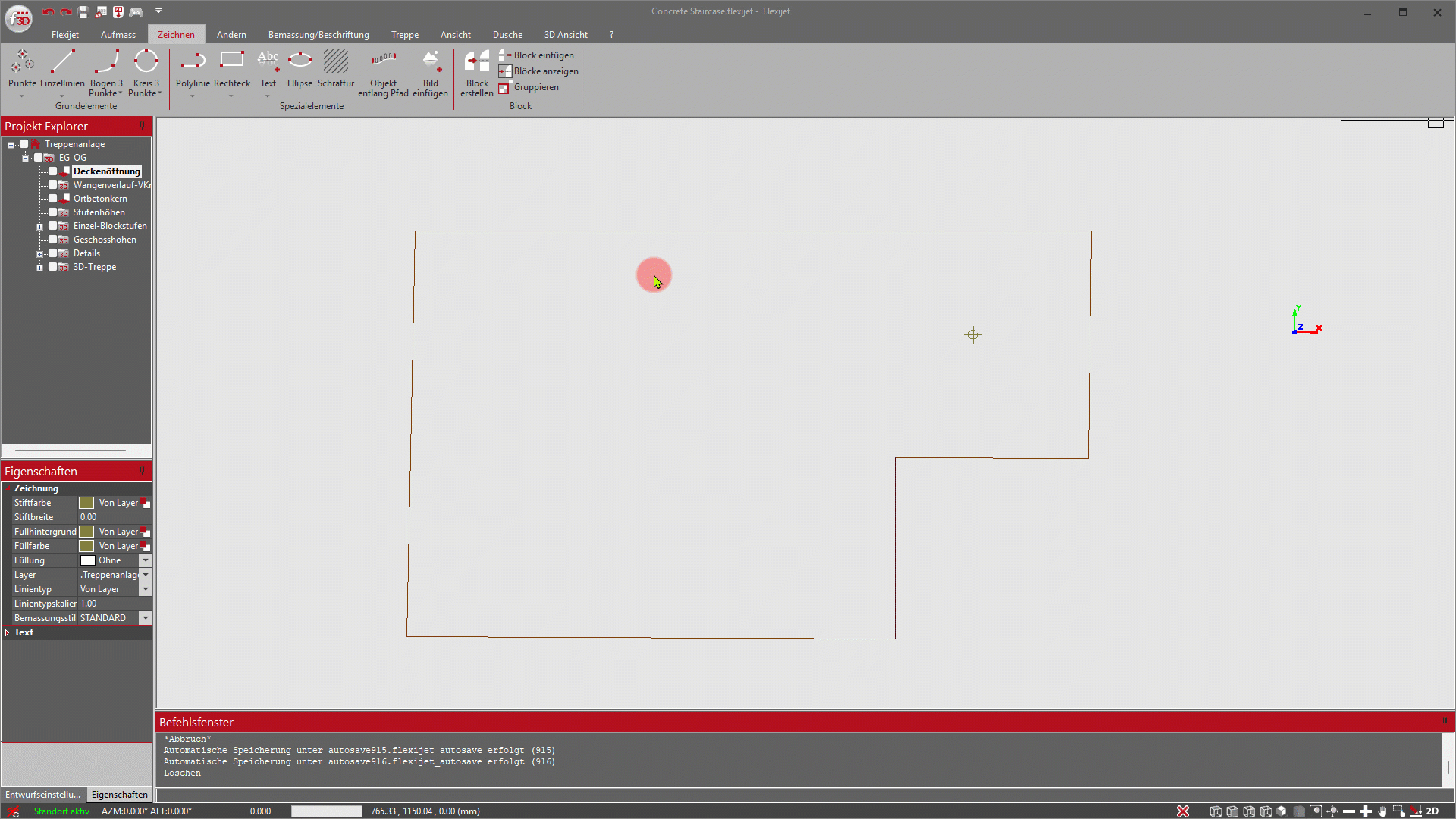

  • Text-/Beschriftungsfunktion: Beim Erstellen von Text oder Beschriftungen können Sie nun direkt einen Rotationswinkel festlegen.
  • TrunCAD-Export: Ein neuer Export für die Software TrunCAD ist verfügbar. Er exportiert ausschließlich den Boden, der mit der Funktion „Grundriss vermessen“ erstellt wurde.
  • IN-CAD-Export: Dieser Export erzeugt nicht nur eine klassische 3D-DWG-Datei. Zusätzlich werden eine XML-Datei mit Bildkoordinaten sowie die entsprechenden Bilder in einem Projektordner abgelegt. Im IN-CAD kann dieser Ordner über einen speziellen Flexijet-Import geladen werden, wodurch das 3D-Modell und alle mit dem Flexijet aufgenommenen Bilder direkt verfügbar sind.

Neues Modul: Dusche

Dieses Modul ermöglicht die schnelle und einfache Erfassung der relevanten Konturen für eine Glasdusche.

  • Automatischer Offset: Offset-Maße können automatisch eingefügt werden, um einen Versatz zur gemessenen Kontur zu erzeugen.
  • Linienbegradigung: Wenn eine Kante oder Wand mit mehreren Punkten (Polylinie) gemessen wird, erstellt das Modul automatisch eine gerade Linie, die das größte mögliche Maß darstellt.
  • Exportoptionen:

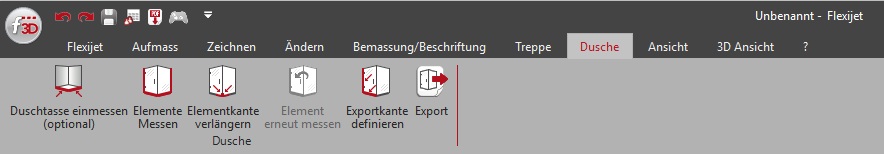

    • Beim Export über das neue „Dusche“-Ribbon werden nur die begradigten Linien und Linien die als „Exportkante“ definiert wurden exportiert. Dies ist ideal für die Übergabe an die Software Smart Glazier.
    • Wenn Sie die Originallinien ebenfalls exportieren möchten, können Sie weiterhin den klassischen Export über das Menü „F3D > Exportieren…“ verwenden.

So funktioniert’s – Mehr erfahren unter diesem Link: Dusche messen

Verbesserte Stabilität und Zuverlässigkeit:

  • Verbesserte 3D-Darstellung:
    • Optimierte 3D-Darstellung: Objekte ohne definierten Typ mit negativer Objekthöhe werden nun immer korrekt in der 3D-Ansicht dargestellt. Dies sorgt für eine klare und zuverlässige visuelle Kontrolle Ihrer Projekte. (Der Datenexport war hiervon nicht betroffen und stets korrekt).
    • Konsistentere 3D-Ansicht: Boden und Decke werden jetzt stets in der 3D-Ansicht angezeigt, unabhängig von den Exporteinstellungen. Die Sichtbarkeit lässt sich weiterhin komfortabel über die bekannten Schaltflächen nach Bedarf steuern.
  • Zuverlässigere Werkzeuge:
    • Zuverlässigere Schnittkanten: Die Funktion ‚Schnittkante erzeugen‘ arbeitet jetzt noch präziser und bearbeitet auch diagonal verlaufende Objekte wie erwartet.
    • Robustere 3D-Objekterzeugung: Erzeugen Sie 3D-Objekte aus Polylinien jetzt noch reibungsloser! Die Funktion ist fehlertoleranter geworden und bereinigt automatisch Unsauberkeiten wie doppelte Punkte (Segmentlänge 0).
    • Korrekte Darstellung im Raster Scan: Die räumliche Verteilung der Messpunkte aus der Funktion ‚Raster Scan‘ wird nun auch in der Draufsicht wieder präzise und korrekt dargestellt (Verbesserung gegenüber Version 4.0.2.0).
    • Automatische Bemaßung: Für eine durchgängige Bemaßung wird der Ordner ‚Boden‘ nun wieder wie vorgesehen von der automatischen Bemaßungsfunktion berücksichtigt.
    • Komfortablere Taschenrechner-Nutzung: Der integrierte Taschenrechner merkt sich Ihre Eingaben besser! Werte, die mit der „Enter-Taste“ bestätigt werden, erscheinen nun zuverlässig in der Historie der zuletzt verwendeten Werte.

Erweiterte Funktionalität:

  • Tachymeter-Anbindung erweitert:
    • Bei aktiver Tachymeter-Verbindung wird nun das Flexijet-Symbol im FlexiCAD angezeigt.
    • Nach einer Messung visualisiert eine rote Laserlinie in der Zeichnung den zuletzt gemessenen Punkt. Dies erleichtert die Orientierung erheblich.
  • Wichtig: Standard für Polylinie vereinfachen:
    • Die Standardtoleranz wurde von 9° auf 0,2° reduziert, um eine höhere Genauigkeit bei der Vereinfachung zu erreichen.
    • Hinweis: Bitte überprüfen Sie diese Einstellung unter „Generelle Einstellungen“ > „CAD Einstellungen“ in FlexiCAD und passen Sie sie bei Bedarf an Ihre Anforderungen an.

Verbesserte Stabilität und Zuverlässigkeit:

  • Das PDF-Werkzeug zeigt nun Titelblock-Elemente mit Farbe 7 korrekt an, auch wenn der Hintergrund schwarz ist. Die Elemente sind jetzt sichtbar.
  • Das PDF-Werkzeug gibt skalierte Blöcke (Installationssymbole) nun korrekt aus.
  • Das „Abrunden“-Werkzeug funktioniert nun korrekt mit Polylinien.
  • Beim „Raster Scan“ werden Stempelwerte nun korrekt angezeigt. In manchen Fällen waren die Werte invertiert.
  • Das Anfahren von CAD-Punkten aus der Zeichnung wird nun korrekt abgebrochen, wenn der Vorgang durch den Anwender unterbrochen wird.
  • Der Importvorgang unter „Datei > Importieren“ wird nicht mehr abgebrochen, wenn der Benutzer im PC-Modus mit der Taschenrechner Eingabe „Enter“ drückt.
  • Der Datei-Explorer unter „Importieren“ oder „Import Drop-in“ zeigt nun nicht mehr fälschlicherweise den Inhalt von ZIP-Ordnern an, die nicht geöffnet werden können.
  • Bei der vertikalen Messung (Handlaser) mit reinem Basispunkt (ohne Distanzmessung) werden Punkte nun korrekt auf die aktive Ebene projiziert.
  • Bei der vertikalen Messung mit einem Handlaser wird der automatische Zoom nun erst nach dem Zeichnen der vertikalen Linie durchgeführt.

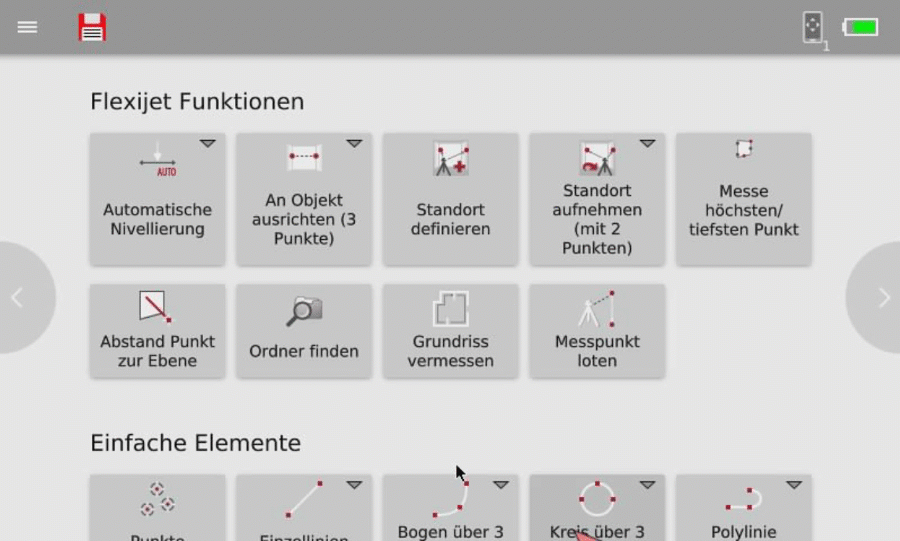

  • Bei der Funktion „CAD-Punkte lotgerecht anzeigen“ kann der Timer nun auch auf dem Flexijet oder der Smart Remote App übersprungen werden.
  • Die Bildschirmtastatur schließt sich im Touch-Modus im Textfeld von „Spülenausschnitt einfügen“ nicht mehr nach jedem Buchstaben.
  • Beim Stutzen eines zu kurzen Liniensegments wird die Linie nun nicht mehr komplett gelöscht.
  • Die Buchstabenanzeige von Umlauten in PDFs ist nun korrekt.
  • Problem behoben, bei dem das Lasermodul unerwartet abgeschaltet hat und ein Neustart des Flexijet erforderlich war.
  • Nach dem Zuweisen einer Objekthöhe wird die Zeichnung nun automatisch regeneriert, um die Änderungen anzuzeigen.
  • Die Warnung beim Compass Export wird nun wieder korrekt angezeigt.
  • Problem behoben, bei dem Messkoordinaten und Mausklickpunkte während eines automatischen Speichervorgangs nicht entgegengenommen wurden.
  • FlexijetStone: Die Funktion „Wand“ definiert nun korrekt die Ebene, auch wenn zuvor die Option „An Objekt ausrichten“ verwendet wurde.

Erweiterte Funktionalität:

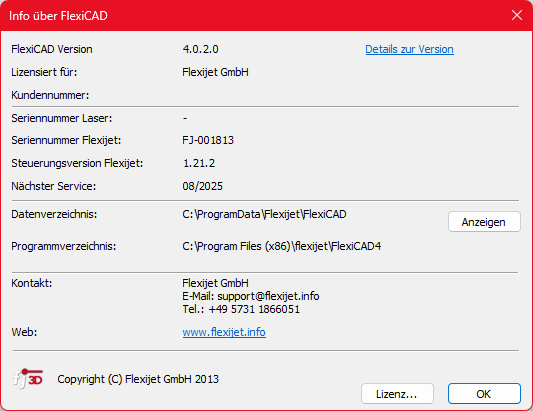

  • Der „Info über Flexijet“-Dialog zeigt jetzt den nächsten Servicetermin an und bietet so einen schnellen und einfachen Überblick über die Wartungsbedürfnisse Ihres Systems. Außerdem enthält er jetzt die Kontaktinformationen Ihres Ansprechpartners, sodass Sie bei Fragen oder Problemen schnell und einfach Hilfe erhalten.

  • (Bild anklicken zum vergrößern)
  • Die Größe des Lizenzaktivierungsfensters wurde angepasst, um bei geringeren Bildschirmauflösungen auf Client-PCs eine korrekte Anzeige zu gewährleisten.

  • (Bild anklicken zum vergrößern)
  • Beim Verbinden von Endpunkten mit Polylinien und anderen Elementen wird nun das korrekte Segment der Polylinie verwendet, anstatt immer das letzte Segment. Wenn dadurch Segmente der Polylinie entfernt werden, wird eine entsprechende Meldung angezeigt und die Elemente, die entfernt werden, hervorgehoben. Um dies besser zu veranschaulichen, wurde die Kontur manuell Kopiert und am ende der Animation über der neu Verbundenen Kontur angezeigt. Es ist zu erkennen das die jeweils angeklickten Elemente verwendet wurden um die beiden Polylinien miteinander zu verbinden.
    • Tipp: Um die Segmente der Polylinie besser erkennen zu können, kann man unter „Ansicht“ die Optionen „Pfeile an Linien/Polylinien anzeigen“ aktivieren.

  • (Bild anklicken um die Animation zu starten)
  • Ein neuer, benutzerfreundlicher Update-Dialog informiert Sie ab sofort über verfügbare Updates. Dieser Dialog bietet Ihnen die Möglichkeit, sich über den Servicevertrag zu informieren, falls Sie noch keinen haben, oder direkt die Update-Informationen einzusehen und das Update herunterzuladen – ganz ohne Login-Informationen. Das frühere „Flexijet-Update-Tool“ entfällt dadurch gänzlich.
  • Die XML-Ausgabe zu HiCAD wurde signifikant erweitert und unterstützt nun benutzerdefinierte Wände, Böden, Decken, Dachschrägen, 3D-Objekte und Flächen, wodurch die Datenintegration und Interoperabilität mit anderen Systemen erheblich verbessert wird.

Neue Funktionen:

  • Einstellbare Stufenhöhe: Die Flexibilität bei der Treppenplanung wurde erhöht! Die Höhe der Treppenstufen ist nun sowohl in den generellen Einstellungen als auch im Exportdialog für 3D-DWG und IFC einstellbar.

  • (Bild anklicken um die Animation zu starten)

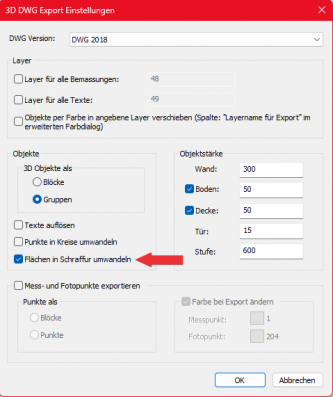

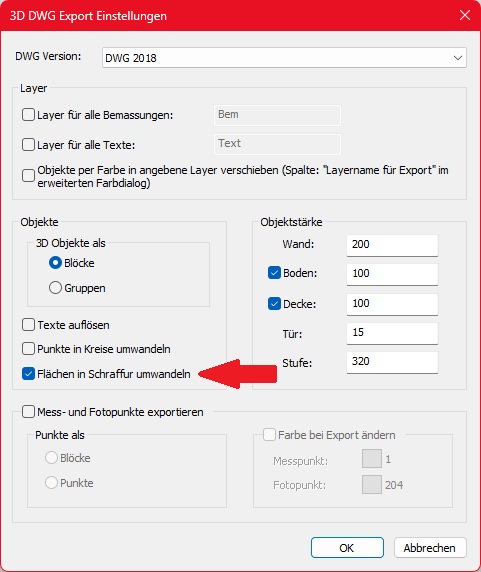

  • Flächen in Schraffur umwandeln: Für eine optimierte Kompatibilität und einfachere Bearbeitung wurde eine neue Funktion hinzugefügt, die es ermöglicht, Objekte vom Typ „Fläche“ beim Export in „Schraffur“ vom Typ „Solid“ umzuwandeln.

  • (Bild anklicken zum vergrößern)
  • Erweiterter Taschenrechner: Der Taschenrechner für die Zahleneingabe wurde um einstellbare Shortcuts erweitert und zeigt nun einen Verlauf der zuletzt verwendeten Werte an, was die Effizienz und Benutzerfreundlichkeit deutlich steigert.

  • (Bild anklicken um die Animation zu starten)
  • Elemente parallel zu Ebene projizieren: Projizieren Sie Elemente parallel zu einer Ebene! Eine neue Funktion ermöglicht die präzise Projektion von Elementen parallel zu einer ausgewählten Ebene und bietet so mehr Kontrolle und Genauigkeit bei der Modellierung.
  • Stückliste in der PDF ausgeben: Erweiterte Funktionalität der Stückliste! Elemente aus Ihrer Stückliste können nun nahtlos in die PDF-Ausgabe auf einer separaten Seite eingefügt werden.

  • (Bild anklicken zum vergrößern)
  • Fuge erzeugen: Präzise Fugenerzeugung leicht gemacht! Ein neues Änderungswerkzeug ermöglicht es Ihnen, durch die Auswahl einer schneidenden Linie eine Fuge mit definierter Breite zu erzeugen. Hierbei wird Material an Position der Fuge entfernt!
  • Schnittkante erzeugen: Präzise Objektteilung leicht gemacht! Ein neues Änderungswerkzeug ermöglicht es Ihnen, durch die Auswahl einer schneidenden Linie eine Schnittkante zu erzeugen und Objekte so einfach in zwei Teile zu unterteilen. Optional kann ein Abstand für das Auseinanderschieben der Objekte eingegeben werden. Hierbei bleibt die Objektlänge erhalten!

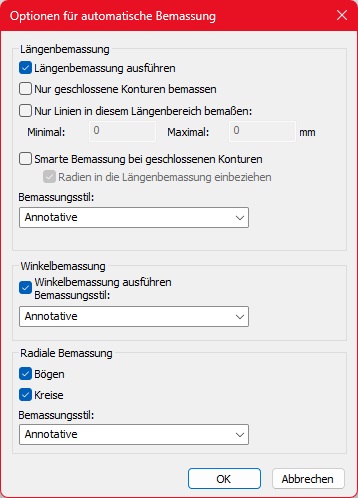

  • Automatisch bemaßen mit Optionen: Vollständige Kontrolle über die automatische Bemaßung! Eine neue Funktion ermöglicht die detaillierte Anpassung der automatischen Bemaßung, einschließlich:
    • Auswahl des Bemaßungsstils für Längenbemaßungen
    • Auswahl des Bemaßungsstils für Winkelbemaßungen
    • Auswahl des Bemaßungsstils für Durchmesserbemaßungen
    • Festlegung eines Längenbereichs für die automatische Linienbemaßung
    • Aktivierung/Deaktivierung der automatischen Durchmesserbemaßung von Kreisen.

  • (Bild anklicken zum vergrößern)

  • (Bild anklicken zum vergrößern)
  • Polylinie vereinfachen: Optimieren Sie Ihre Polylinien mit Leichtigkeit! Eine neue Funktion ermöglicht es Ihnen, komplexe Polylinienkonturen innerhalb einer festgelegten Toleranz zu vereinfachen, wodurch die Anzahl der Punkte reduziert wird, während die gewünschte Genauigkeit erhalten bleibt. Dies kann die Zeichnungsleistung verbessern und die Dateigröße reduzieren.
    • Tipp: Um die Segmente der Polylinie besser erkennen zu können, kann man unter „Ansicht“ die Optionen „Pfeile an Linien/Polylinien anzeigen“ aktivieren.

  • (Bild anklicken um die Animation zu starten)
  • Polylinie mehrfach (vereinfacht): Messen und optimieren Sie komplexe Polylinien in einem Schritt! Mit diesem neuen Befehl können Sie eine Polylinie erstellen, deren Kontur nach Abschluss der Messung automatisch innerhalb einer festgelegten Toleranz vereinfacht wird. Diese Funktion ist eine effiziente Erweiterung der „Polylinie mehrfach“-Funktion.

  • (Bild anklicken um die Animation zu starten)
  • Rückwand mit Polartracking erzeugen: Zeichnen Sie Küchenrückwände mit Präzision und Leichtigkeit! Der Befehl ‚Küchenrückwand zeichnen‘ unterstützt jetzt Polar Tracking, sodass Sie mühelos Küchenrückwände in bestimmten Winkeln und Ausrichtungen erstellen können.

  • (Bild anklicken um die Animation zu starten)

Dieses Update bringt wichtige Verbesserungen und Optimierungen für FlexiCAD, um dein Arbeitserlebnis noch effizienter und angenehmer zu gestalten.

Verbesserte Stabilität und Zuverlässigkeit:

  • Die Messvorschau auf dem Flexijet Display wird nun stets korrekt angezeigt, selbst wenn während der Funktion „Standort definieren“ die Zusatzfunktion „Auf Kugel messen“ aktiviert wird.
  • Die 3D Ansicht und der 3D-DWG-Export wurden optimiert und stellen nun sicher, dass 3D-Objekte korrekt dargestellt und exportiert werden.
  • Die Layerstruktur im Projektexplorer wurde verbessert, um die Stabilität und Konsistenz deiner Projekte zu gewährleisten.
  • Die Funktionen „Stutzen“ und „Abrunden“ wurden überarbeitet und liefern nun in allen Fällen präzise Ergebnisse.
  • Der Import von Farben wurde optimiert, sodass die Einstellung „Farben ‚Von Layer‘ als Stiftfarbe übernehmen“ nun die gewünschte Wirkung erzielt.
  • In FlexijetStone wurde ein Fehler behoben, der die zuverlässige Bilderzeugung bei der Funktion „Anfahren und fotografieren“ beeinträchtigte.

Erweiterte Funktionalität:

  • FlexijetStone: Die Funktion „Spülenausschnitt einfügen“ berücksichtigt nun die Layerfarbe für eine noch präzisere Darstellung.
  • FlexijetStone: Die Funktion „Anfahren und fotografieren“ wurde optimiert und ermöglicht nun die Eingabe eines Offsets auf horizontalen Ebenen. Zusätzlich ist die Funktion nur noch anwählbar, wenn ein Flexijet verbunden ist, um eine reibungslose Bedienung zu gewährleisten.
  • Die Umschaltung auf den Feintrieb durch langes Drücken auf dem Scrollrad des Flexijets erfolgt nun noch zuverlässiger.

Neue Funktionen:

FlexiCAD:

  • Neues Design der FlexiCAD-Oberfläche: Funktionsbuttons mit Untermenüs sind nun getrennt, um besser zu erkennen, dass weitere Befehle verfügbar sind.
  • Die Funktion „Raum aus Grundriss manuell“ wurde dem Untermenü der Funktion „Raum aus Grundriss“ hinzugefügt. Hierbei müssen die Ecken des Grundrisses manuell ausgewählt werden.
  • Die Funktion „Winkel zwischen Ebenen anzeigen“: Zeigt alle Winkel der aktiven Ebene zu anderen Ebenen in der Zeichnung an. Aufruf durch Rechtsklick auf einen Ordner und Auswahl von Ebene > Winkel zwischen Ebenen anzeigen.
  • Es ist nun möglich, aus geschlossenen Polylinienkonturen 3D-Objekte zu erstellen: Auswahl der Polylinie und Festlegung von Objekthöhe und -typ (z. B. 3D-Objekt, Wand, Boden, Decke, Fläche, Abzugskörper).
  • Neuer Reiter „3D-Ansicht“: Interaktive Vorschau des Modells in verschiedenen Visualisierungsstilen, um die Details vor dem Export zu überprüfen.
  • Neue Exportschnittstellen:
    – IFC-Export
    – 3D-DWG Export
    – XML-Export zu Intrekon und HiCAD
    – MegaCAD-Export einer 3D-DWG mit Bildern
    – Export zu Cabinet Vision für einfache Räume (XML+DXF)
  • In der 3D-Ansicht kann das Modell nun mit Shift + mittlerer Maustaste rotiert werden.
  • Neuer Lizenzserver für eine effizientere Lizenzverwaltung.

Flexijet:

  • Es kann nun eine horizontale Ebene auf dem Flexijet durch Eingabe eines Z-Werts erstellt werden. Diese Funktion steht beim Erstellen einer neuen horizontalen Ebene oder beim „Grundriss vermessen“ zur Verfügung.
  • Feineinstellungen des Flexijet-Lasers sind jetzt mit dem Scrollrad möglich: Bei aktivem Befehl kann durch längeres Drücken des Scrollrads der Feintrieb aktiviert werden, um das Flexijet präzise zu steuern. Die Fahrtrichtung kann durch Tippen auf den Pfeil im neuen Menü geändert werden.
  • Die Flexijet-Oberfläche kann nun über den Livestream auf den PC gespiegelt werden; Befehle können per Maus gesteuert werden.
  • Das Lasermodul wird bei Inaktivität automatisch abgeschaltet, um Akkuleistung und Lebensdauer zu schonen. Die Abschaltzeit kann in den „Generellen Einstellungen“ angepasst werden; der Laser aktiviert sich automatisch bei Aktivität.
  • Im Zeichenbefehl „Polylinie“ können nun direkt auf dem Display mehrere Funktionen umgeschaltet werden: Polylinie als Linie/Gerade oder Bogen (optional mit tangentialem Übergang).
  • Das Flexijet kann nun über ein Netzwerkkabel betrieben werden (spezieller Adapter erforderlich). Bei Bedarf wenden Sie sich bitte an den Support.
  • Nach Abschluss der Funktion „An Objekt ausrichten“ wird eine Bestätigung auf dem Display angezeigt.
  • Kontextbezogene Hilfebilder werden nun während der Ausführung eines Befehls angezeigt, um die korrekte Messposition visuell zu unterstützen. Bei einfachen Befehlen wie der Polylinie wird das entsprechende Symbol in der Vorschau eingeblendet, um den aktiven Befehl klar erkennbar zu machen.

Flexijet Smart Remote App:

  • Verschiedene Befehle können nun direkt über die Smart Remote App gestartet werden.
  • Navigation durch die Ordner im Projektexplorer ist nun möglich.
  • Die Benutzeroberfläche wurde angepasst: Ist kein Befehl aktiv, befindet sich die App in der Befehlsansicht; bei aktivem Befehl wird automatisch der Fernsteuerungsmodus aktiviert.

Verbesserungen:

FlexiCAD:

  • Die Schnellbemaßung berücksichtigt jetzt Linien mit einem Radius am Ende und misst bis zum Schnittpunkt der nächsten Linie, statt nur bis zum Anfang des Radius.
  • Die Funktion „Teile nummerieren“ bezieht nun die eingestellte Stiftfarbe mit ein.
  • Messreihen werden nicht mehr abgebrochen, wenn ein Punkt nicht gemessen werden kann; stattdessen wird der Punkt übersprungen und die Messung fortgesetzt.
  • Überarbeitung des Exportdialogs: Die Auswahl verschiedener DWG-, DXF- und IFC-Formate ist nun direkt im Exportdialog verfügbar, was die Übersichtlichkeit erhöht.
  • Beim Versetzen einer Ebene werden alle Elemente außer den Messpunkten auf die neue Ebene verschoben, wodurch die manuelle 2D-Projektion entfällt.
  • Bei der Funktion „Export“ > „Unterordner in separate Dateien exportieren“ können nun gezielt Ordner für den Export ausgewählt werden.
  • Absätze in Notizen werden bei der PDF-Ausgabe jetzt korrekt berücksichtigt.
  • Das Livestream-Fenster kann so konfiguriert werden, dass es immer im Vordergrund bleibt, um zu verhindern, dass es beim Ausführen von Befehlen in den Hintergrund rückt.

Flexijet:

  • Bilder, die mit aktivem Kameralivebild aufgenommen werden, verwenden die aktuell eingestellte Zoomstufe; der Zoom wird nach Deaktivierung des Livebildes zurückgesetzt.
  • Bei der Funktion „Tür einmessen, nicht planungsrelevant“ auf dem Flexijet werden jetzt die zuletzt im FlexiCAD gespeicherten Werte verwendet, statt auf die Standardwerte zurückzugreifen. Änderungen müssen weiterhin in FlexiCAD vorgenommen werden.

Bugfixes:

FlexiCAD:

  • Ein Fehler wurde behoben, bei dem die Funktion „CAD-Punkte aus Zeichnung anfahren“ fortgesetzt wurde, obwohl sie abgebrochen wurde.
  • Behebung eines Fehlers, bei dem ein benutzerdefiniertes Installationssymbol fälschlicherweise eine neue Ebene im FlexiCAD erzeugen konnte.
  • wurde ein Fehler behoben, der beim Export einer 3D-Treppe mit den Optionen „Elemente anordnen“ und „Elemente auf XY-Ebene drehen“ dazu führte, dass die Stufen nicht auf die XY-Ebene gedreht wurden.

Flexijet:

  • Ein Fehler wurde behoben, der es ermöglichte, durch einen Doppelklick auf dem Flexijet 2x-Display ein Installationssymbol zu aktivieren, was einen Softwareabsturz verursachen konnte.
  • Behebung eines Problems, bei dem die Buchstabentastatur angezeigt wurde, obwohl eine Zahleneingabe erwartet wurde.
  • Korrektur eines Fehlers, durch den nach einem Neustart des Flexijet die Tastatur im deutschen Layout angezeigt wurde, auch wenn zuvor eine andere Sprache ausgewählt war.
